当前位置:首页 > 产品展示 > CD300冲切一体机



CD300冲切一体机
本机主要用于工业电子产品散热片冲孔,压印,切割一次性成型。 本机由数控系统,自动送料系统,切割系统组成和辅助系统,如夹具等组成。 数控系统由触摸屏控制,可输入每次进料的长度。 自动送料系统由伺服电机,滚轴丝杆,和线性导轨组成。 冲切,压印系统,自带17吨油缸,同步PLC控制,可同时快速冲切各种规格型材。

服务热线:

135-3437-9195

产品描述

CD300数控冲孔,压印,切割一体机



产品优势:

本机主要用于工业电子产品散热片冲孔,压印,切割一次性成型。

本机由数控系统,自动送料系统,切割系统组成和辅助系统,如夹具等组成。

数控系统由触摸屏控制,可输入每次进料的长度。

自动送料系统由伺服电机,滚轴丝杆,和线性导轨组成。

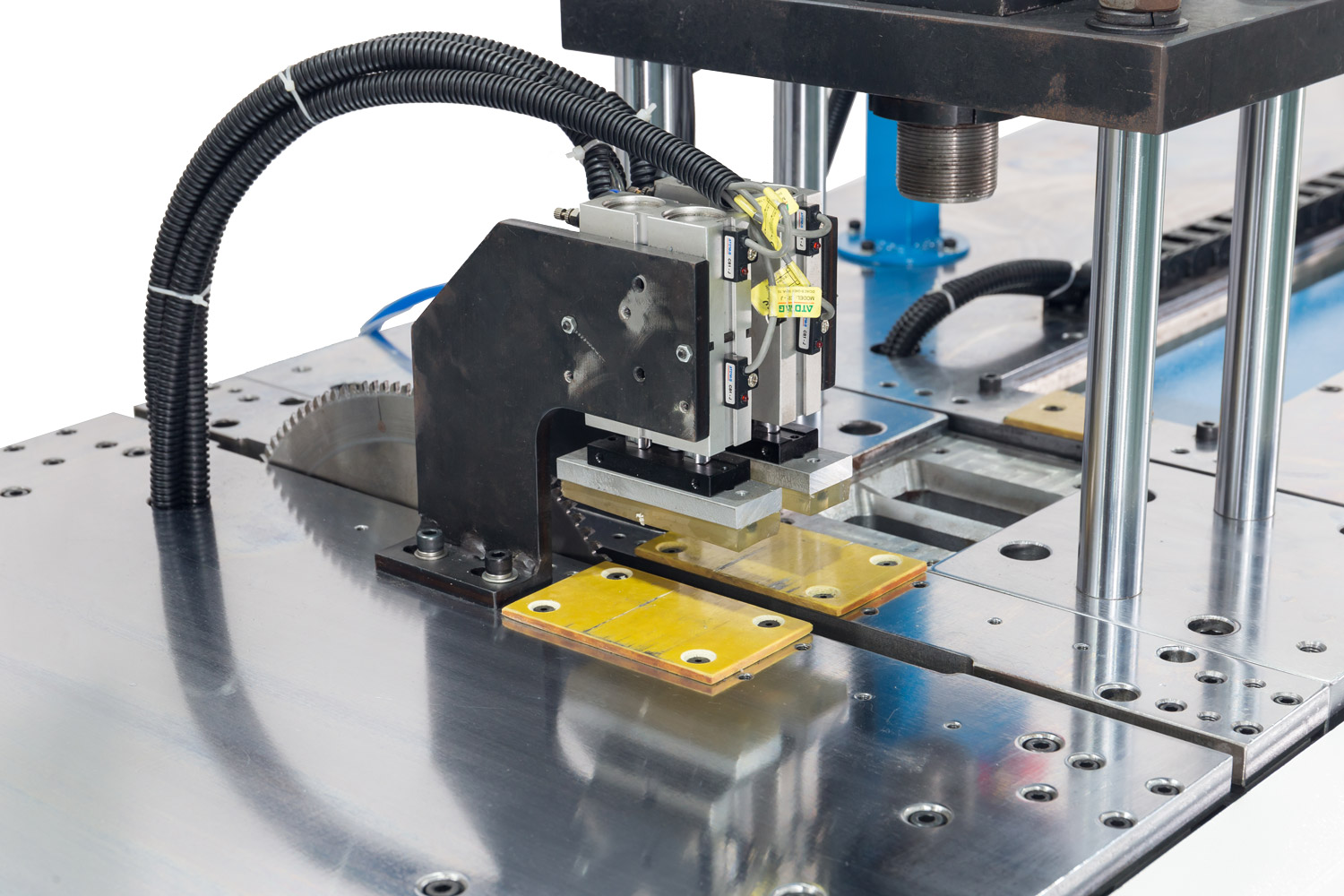

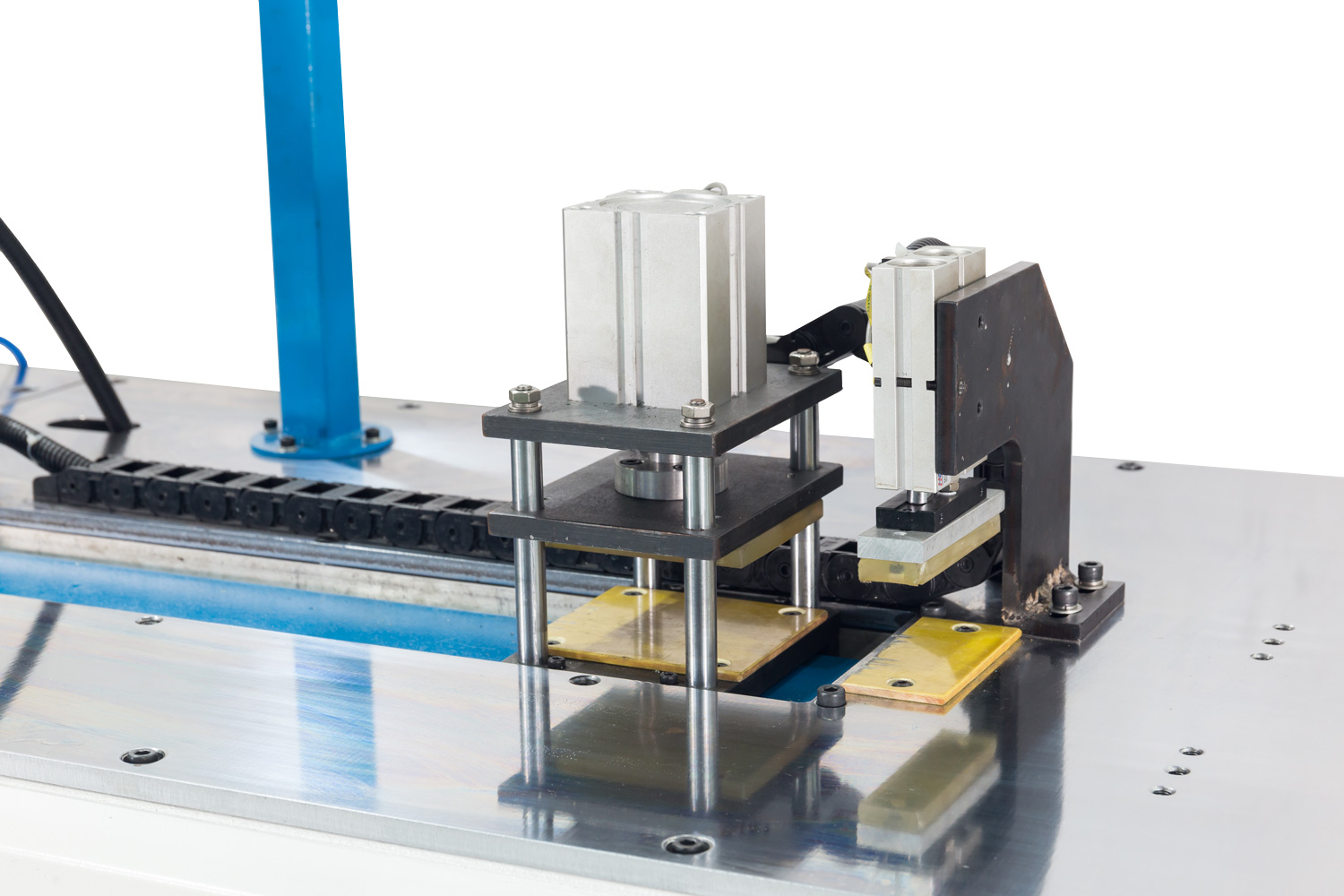

冲切,压印系统,自带17吨油缸,同步PLC控制,可同时快速冲切各种规格型材。

切割系统主要由主轴电机,气缸,线性导轨组成。主轴电机通过精密滑块置于线性导轨上,由减速机往返由内向外运动,实现切割。

散热片冲切精度稳定,加工尾料可控制,可实现冲与切自动定位,尾料可控制在72mm。

工作原理:将冲床与锯床有机结合,做到先冲孔再切割,有效降低人工成本





产品参数technical argument:


机型

单位

CD300

锯切长度(行程)

mm

10-700

锯切(宽度*高度)

mm

最高40

最宽110

冲切行程

mm

100

冲切油缸


HOB125X100

主轴电机(一体)

r/min

2.2kw/3000



最大锯片

mm

ɸ500

锯片进级速度

m/min

0-3

锯片返回速度

m/min

5

主轴精度

mm

0.01

加工精度

mm

±0.1

定位精度

mm

0.05

滚筒料架

mm

3000(标配)

工作气压

Mpa

0.6-0.8

工作电压/总功率

V/kw

380/14

整机尺寸(长宽高)

mm

2030X800X1428

整机重量

kg

1100

标准配置

丝杆导轨:上银

伺服电机:伟创

气缸/电磁阀:台湾亚德客

电器配置:德国施耐德

触摸屏:昆仑通态

冷却装置:微量润滑喷油装置
